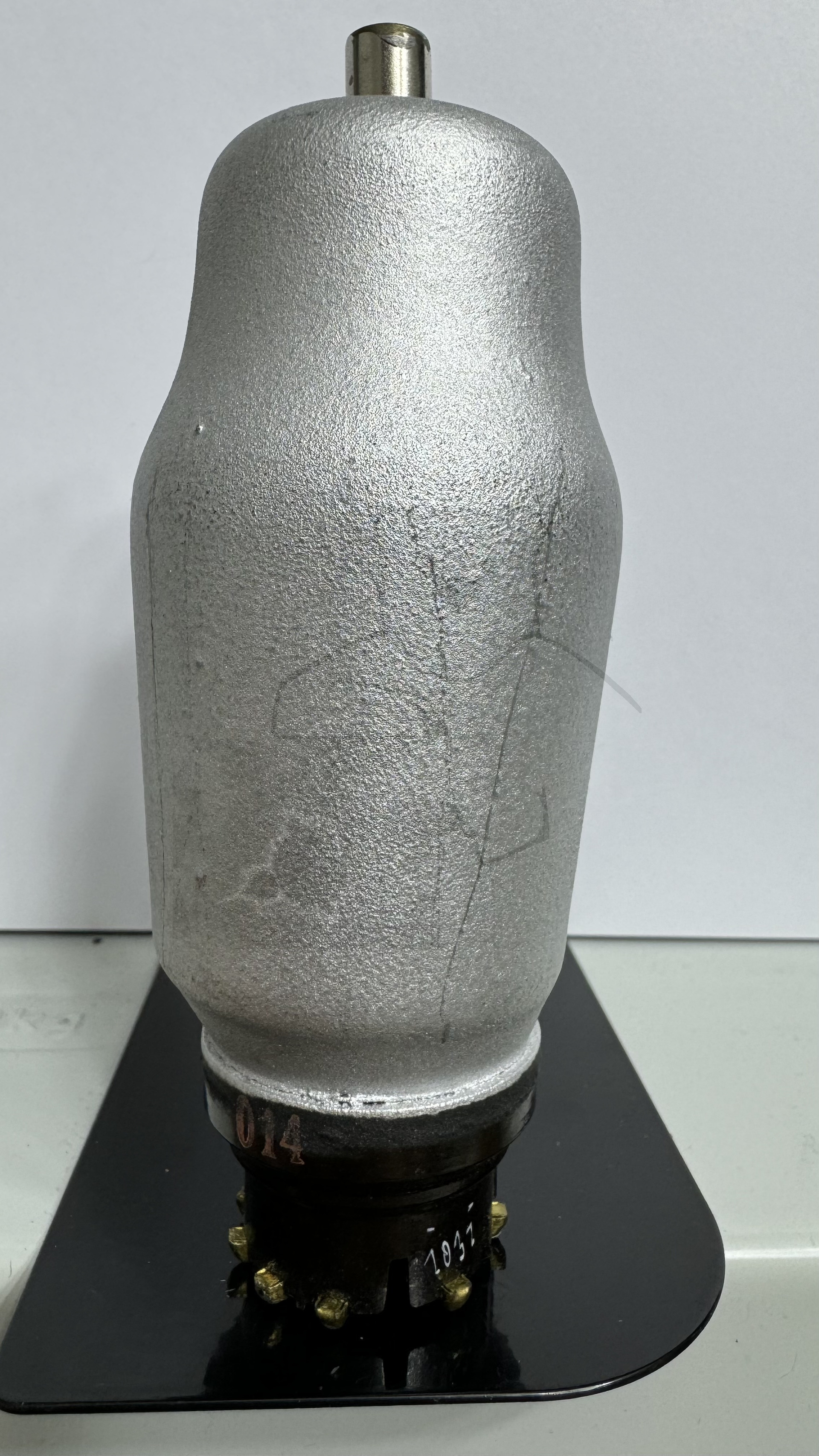

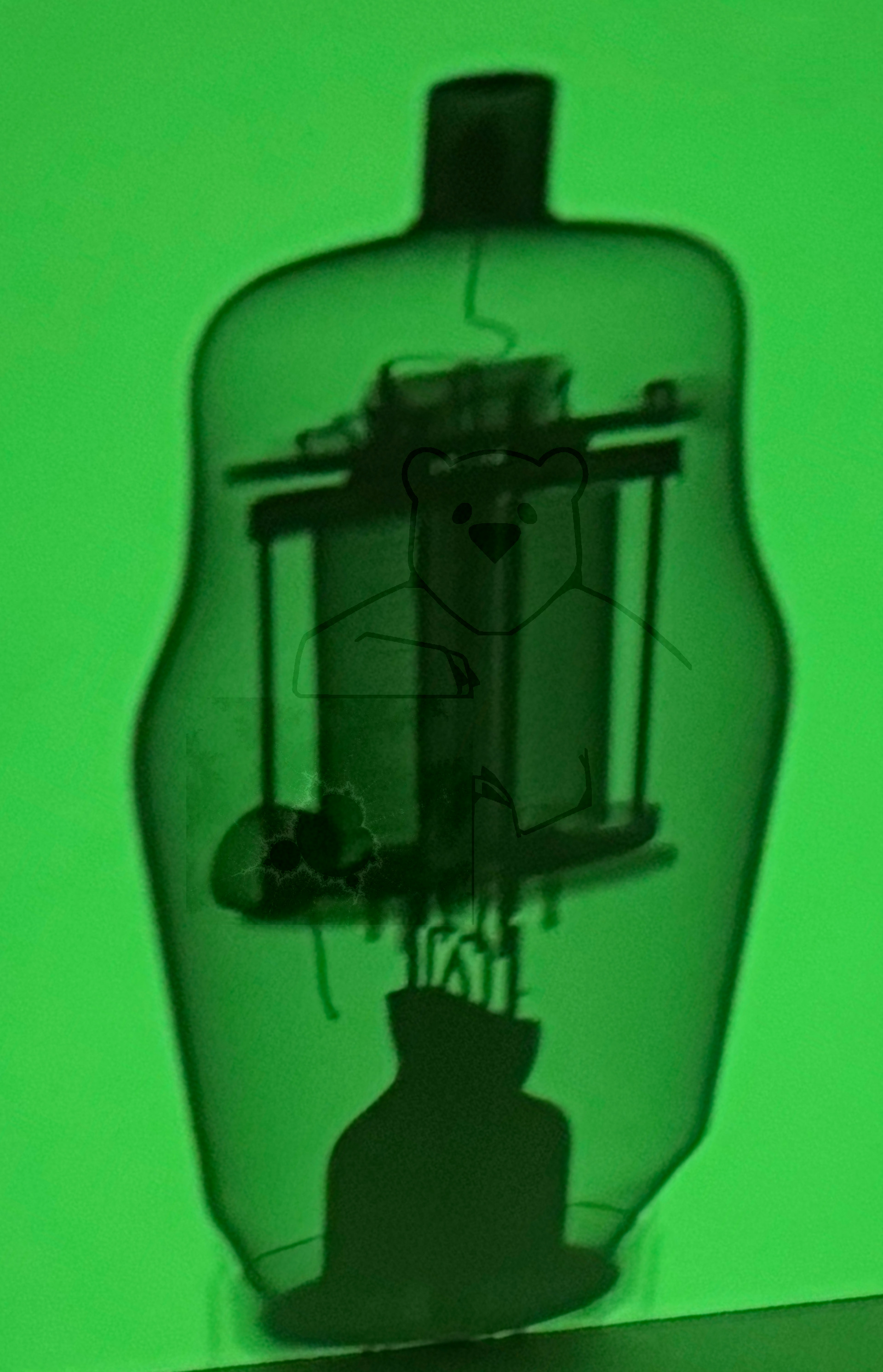

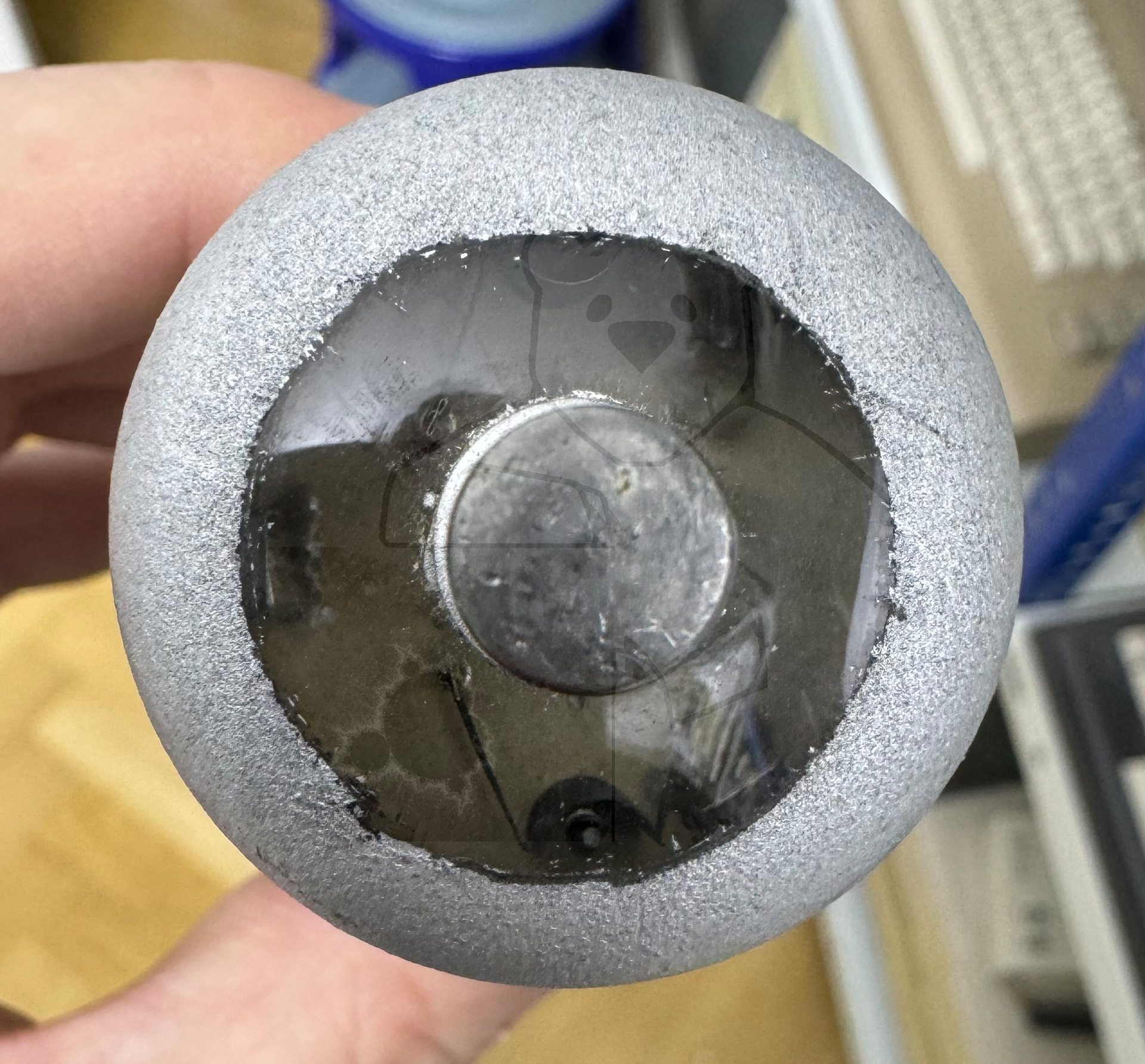

Daten und Bilder der Röhre: Bi IV

🔎 Beschreibung der Röhre: Bi IV

Name	Bi IV
Vergleichsname	→ AC2
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt

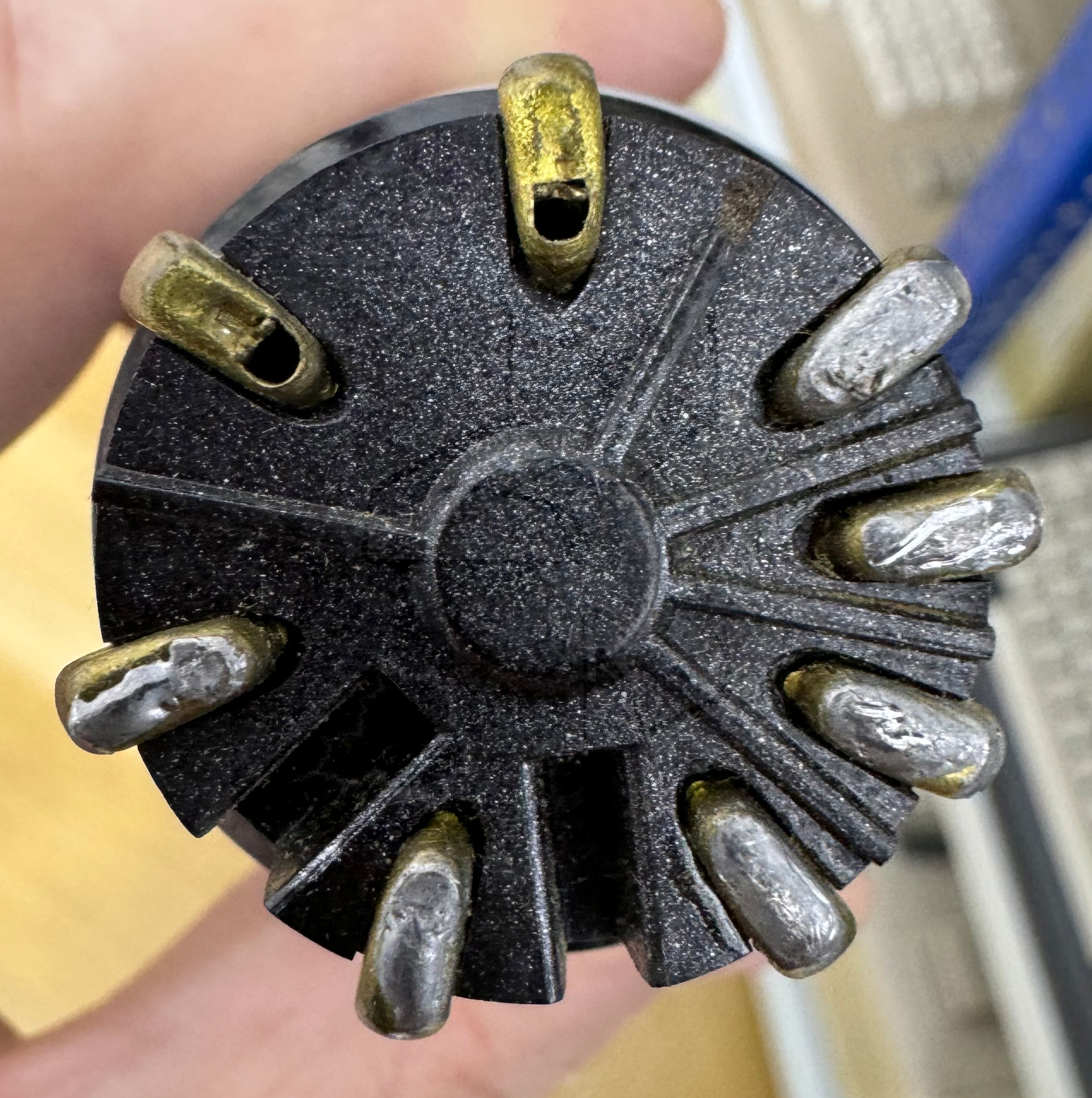

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.11.2023 11:05:50

🔎 Beschreibung der Systeme für die Röhre: Bi IV

	System 1
Kathode	7
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	2
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

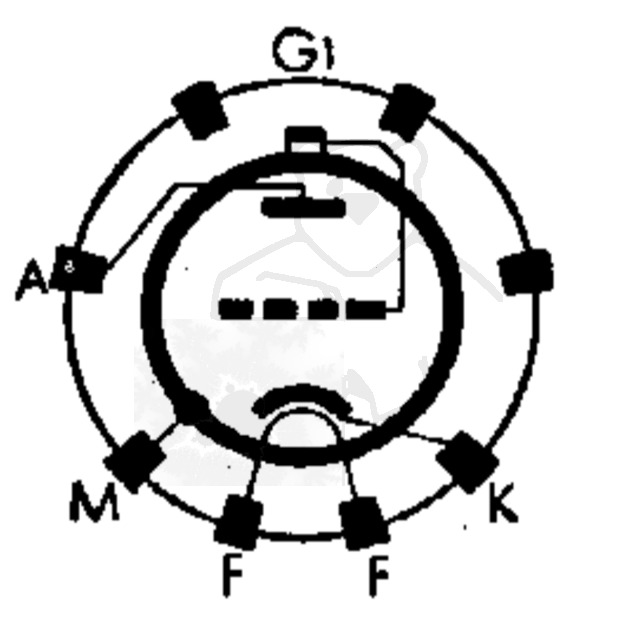

🔎 Sockelschaltung der Bi IV

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: Bi IV
Datenblatt AC2 Miniwatt [www.tubedata.info].pdf (736 kB)
Datenblatt AC2 Philips.pdf (22 kB)
Datenblatt AC2 Telefunken.pdf (179 kB)
Datenblatt AC2 Tungsram.pdf (90 kB)
Pruefkarte AC2 - Neuberger RPM370 Roehrenmessgeraet.pdf (187 kB)
Pruefkarte AC2 ABC1 - Funke W19 Roehrenpruefer.pdf (162 kB)
